型号：GJDDF-2

名称：电动球阀/复位型电动阀

使用前清严格按照对应控制方式使用
本产品检验结果符合国家阀门制造相关标准

概述

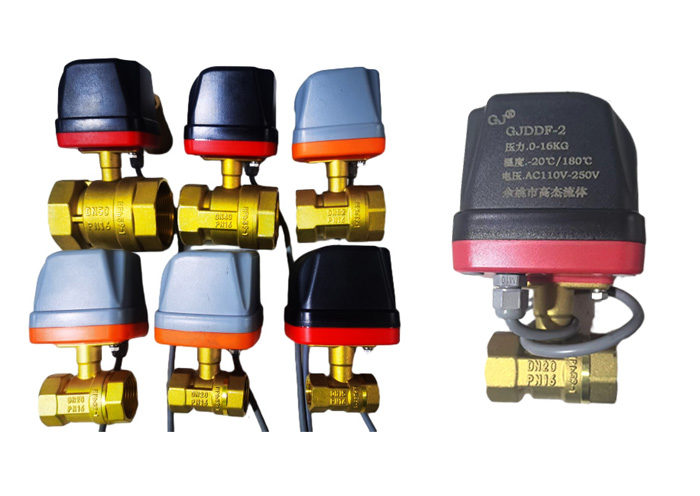

GJDDF-2系列优质电动阀，适用于管道的通断控制，分为常开和常闭两种，由精巧型执行器和优质阀体组成。
工作原理：执行器采用同步电机驱动，带动阀芯做旋转90°运动，内置限位传感器，阀门在全开或全关时断电，精密度高，动作稳定。
GJDDF-2系列电动阀广泛应用于液体、空气、轻油等介质的通断控制。

产品特点

1.外形精巧美观，输出扭力大，执行器性能可靠，输出扭矩大，使用寿命长（5-10万次）
2.球阀采用浮动密封结构，无滴漏，密封性好，双向有压也可保证零泄露。
3.性能稳定，防护等级高，可在潮湿的环境中使用。
4.功率低，在-0.1-1.6MPa管道压力下，启动功率18W,维持功率仅为1W。

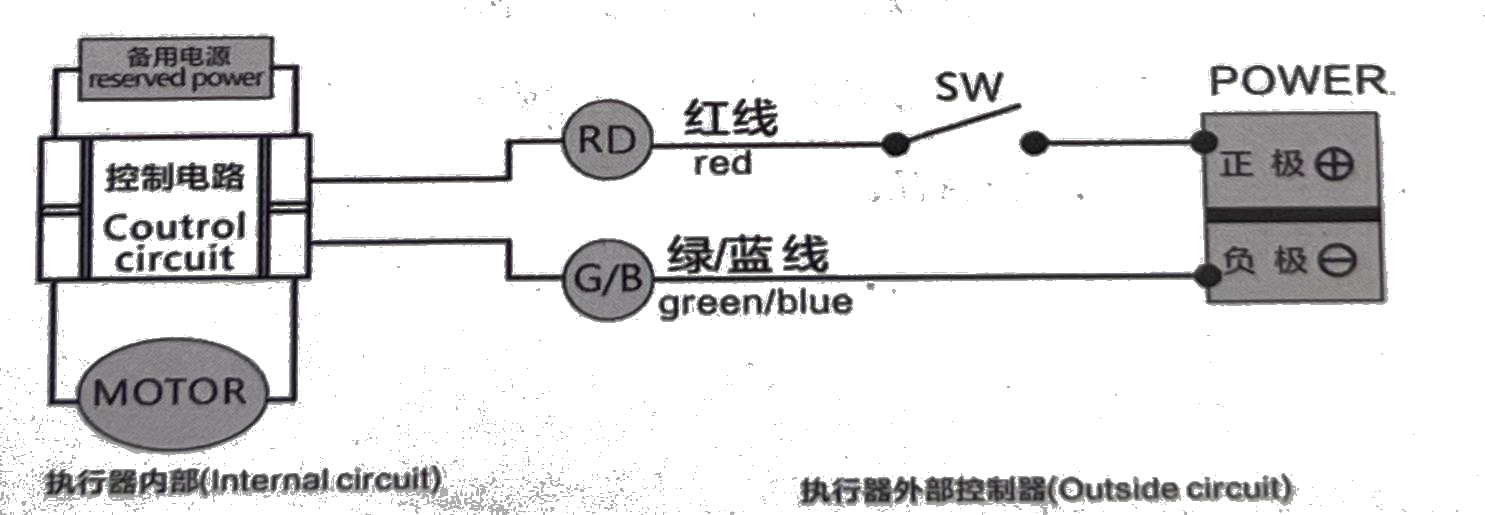

接线说明

1.SW 闭合，阀门打开/关闭，到位后内部自动断电，阀门保持在全开/全关状态。
2. SW断开，阀门关闭/打开，到位后内部自动断电，阀门保持在全关/全开状态。
3. 长时间使用充电时间不低于10秒（即每次阀门上电时间须≥10S）

使用注意事项

1.安装前请检查电动阀电压是否与电源电压匹配（如：常用电压 AC220V 配 AC220V 电动阀，如果是 DC24V或DC12V 请配好直流电源，可参考技术参数）
2.管道使用前请冲洗干净（新管道安装也容易遇到渣或其它杂质），以防止杂质影响电动阀正常工作。当水质易结垢的场合下，主管道应安装除垢装置；当介质含污质、杂质、沙石较多的情况下，应加装过滤器。
3.电动阀引出线连接好后，应确认是否牢固联接电器元件触点不应抖动，松动将引起电动阀不工作。
4.电动阀所处管道应该固定牢固，管道震动会影响电动阀使用寿命。
5.电动阀单次通电时间应在10秒以上，以保证执行器备用电源可以完成单次断电复位动作。
6.内部器件未经我厂允许请勿拆解或是更改电路，否则无法进行正常售后。
7.如有器件异常或故障，请与我厂联系。我们将会为您提供售后支持。
8.此系列产品不是防爆型，不能使用在有爆炸性气体和易燃易爆的场景。
9.在通电时，不能拆开执行器和阀门，不能做配线工程。
10.对于因产品故障会对阁下造成重大人员伤亡或财产损失的地方，请谨慎使用或做好相应预备方案及备品。
